結構原理
　　擺線針輪減速機是采用K-H-V少齒差傳動原理及擺線針齒嚙合的新穎傳動機械。廣泛應用于紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等領域中的驅動和減速裝置。
　　本廠生產的擺線針輪減速機質量?jī)?yōu)良、性能可靠、規格齊全、價格合理，榮獲了機械工業部和江蘇省優質產品稱號。

　　擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。

　　在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上 轉臂軸承的 滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套）。

　　當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助W輸出機 構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

　　主要特點
　　一、高速比和高效率

　　高級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。

　　二、結構緊湊體積小

　　由于采用了傳動原理，輸入軸與輸入軸在同一軸心上，所以結構緊湊，體積小。

　　三、運轉平穩噪聲低

　　擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動和噪聲限制在最小程度。

　　四、使用可靠、壽命長

　　因主要零件采用軸承鋼，經淬火處理（HRC58-62）獲得高強度，并且部門傳動接觸采用了滾動摩擦，所以經久耐用壽命長。 設計合理，維修方便，容易分解安裝，最小零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。




產品型號
     1. B系列擺線針輪減速機   　　                     2. X系列擺線針輪減速機
     BW 腳板式臥裝雙軸型擺線針輪減速機  　　           XW 腳板式臥裝雙軸型擺線針輪減速機
     BL 法蘭式立裝雙軸型擺線針輪減速機  　　           XL 法蘭式立裝雙軸型擺線針輪減速機
     BWY 腳板式臥裝專用電動機直聯型擺線針輪減速機  　　XWD 腳板式臥裝普通電動機直聯型擺線針輪減速機

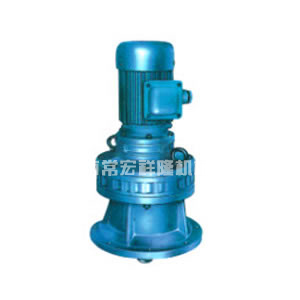

     BLY 法蘭式立裝專用電動機直聯型擺線針輪減速機  　　XLD 法蘭式立裝普通電動機直聯型擺線針輪減速機
     BWD 腳
